Záložní zdroj 27.12.2022 12:34

Záložní zdroj oběhového čerpadla topení měří teplotu vody v teplovodním výměníku v kamnech a podle její hodnoty spíná oběhové čerpadlo topení. Dojde-li k výpadku napájení, přechází záložní zdroj plynule na napájení z baterie. Po obnově napájení dobije záložní zdroj baterii a dále ji udržuje v nabitém stavu.

Záložní zdroj

Záložní zdroj oběhového čerpadla topení, výrobek české firmy KB Electronics pana Karla Bartoně, provozuji více než deset let. Když se před dvěma roky porouchala vstupní část obvodu čidla teploty, pořídil jsem od pana Bartoně novou vylepšenou základní desku a záložní zdroj oběhového čerpadla inovoval.

Základní deska

Na obrázku 1 je nová základní deska záložního zdroje a na obrázku 2 je hotový modul záložního zdroje připravený k zabudování do rozvaděče.

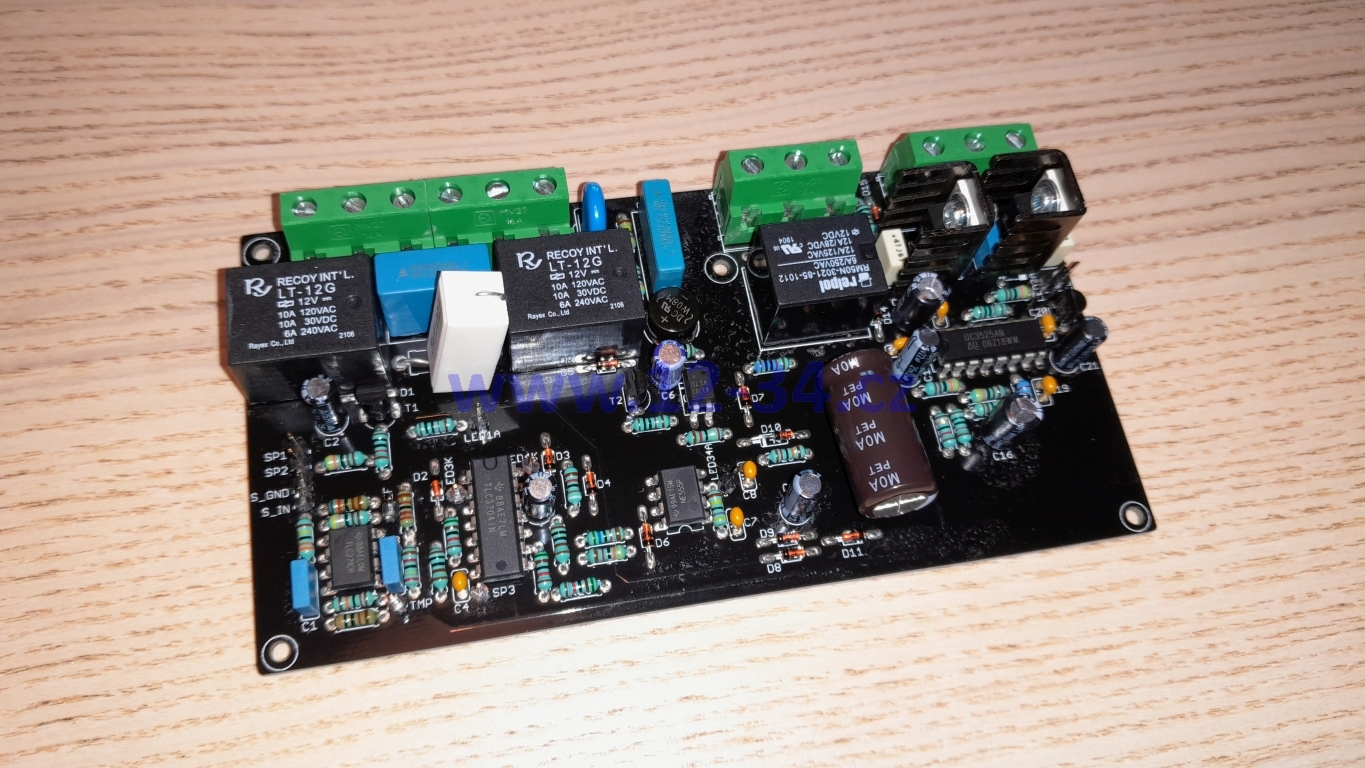

Obrázek 1 – Základní deska záložního zdroje

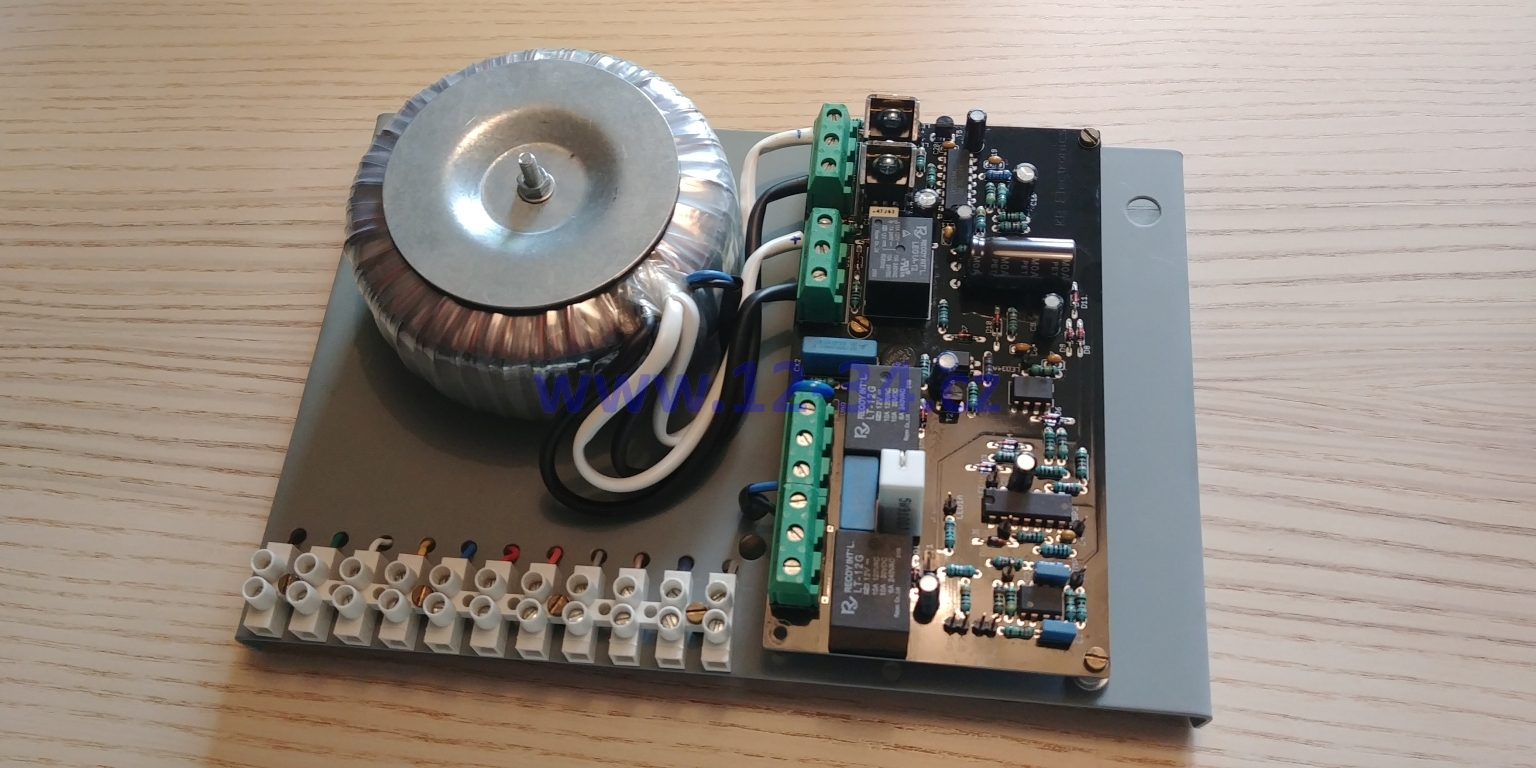

Obrázek 2 – Hotový modul záložního zdroje

Rozvaděč

Použil jsem malý rozvaděč Rittal AX 1034000, technické údaje rozvaděče jsou uvedeny v technickém listu ZDE. Do rozvaděče se kromě modulu záložního zdroje vejde i olověná autobaterie 12 V / 44 Ah. Pohled na rozvaděč záložního zdroje je na obrázku 3 a pohled na jeho výzbroj je na obrázku 4.

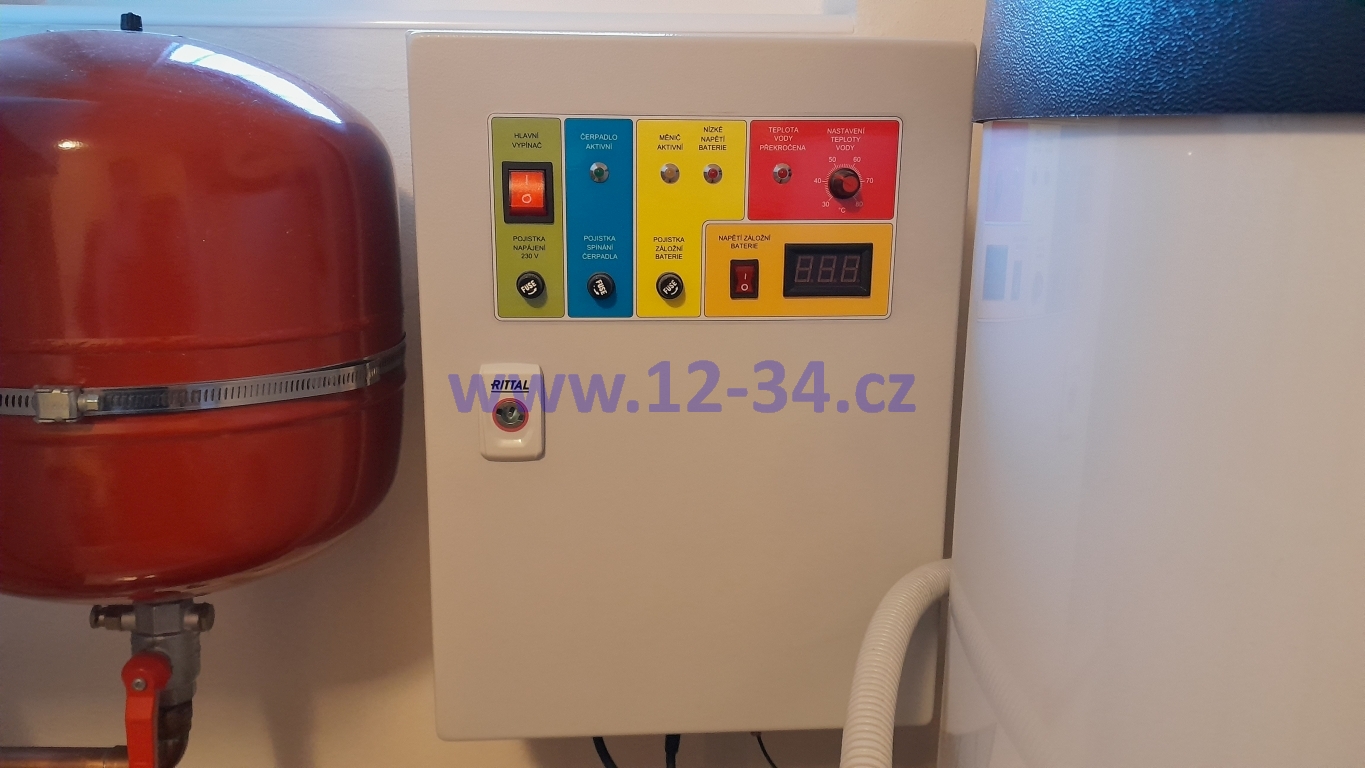

Obrázek 3 – Rozvaděč záložního zdroje

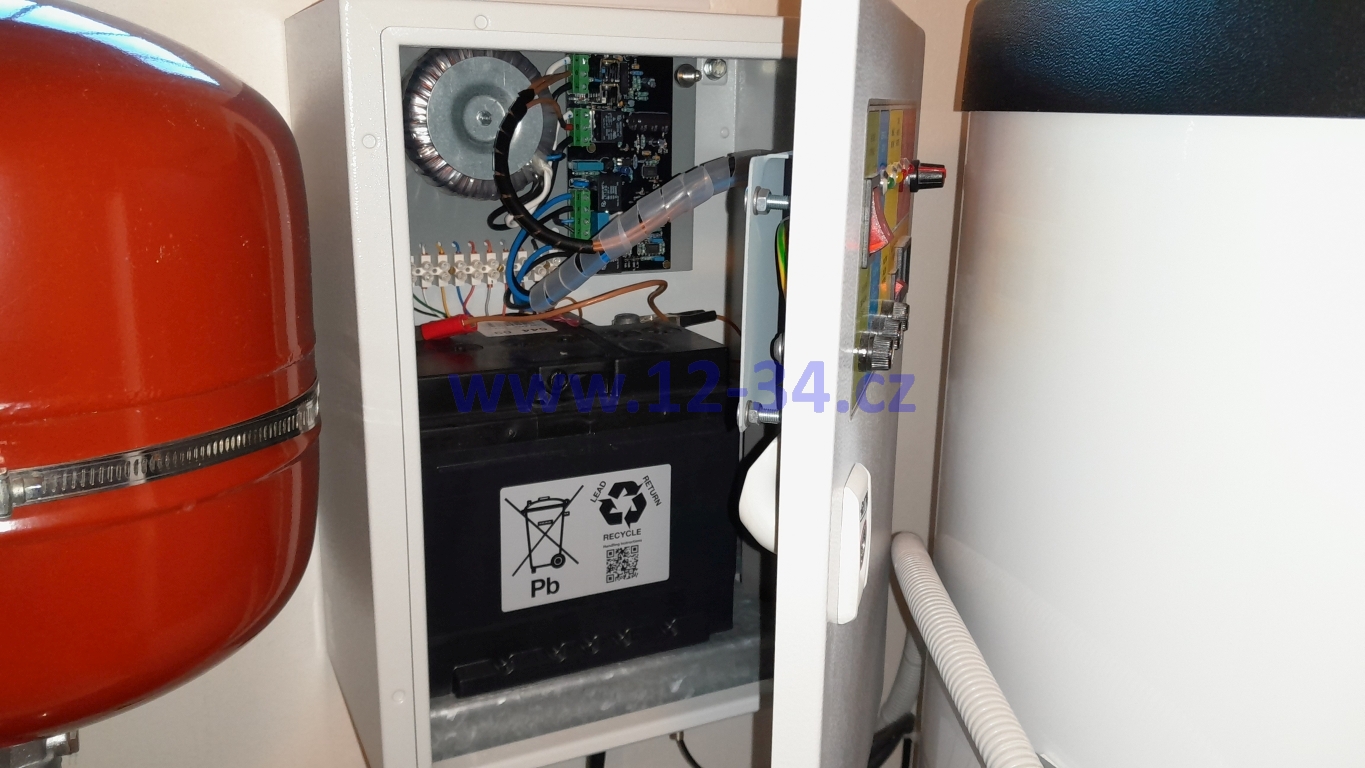

Obrázek 4 – Výzbroj rozvaděče záložního zdroje

Autobaterie

Použití autobaterie jako záložního zdroje energie není ideální, avšak pro případ rozsáhlého výpadku distribuční soustavy a současné poruchy slunenční elektrárny se jeví jako nejvhodnější - v takové situaci by autobaterie byly relativně dostupným zdrojem energie, který lze snadno dobíjet.

Ovládací panel

Na obrázku 5 je ovládací panel záložního zdroje. Kromě hlavního vypínače a pojistek je na něm potenciometr nastavení teploty vody, při které je zapnuto oběhové čerpadlo, LED diody indikující provozní stavy a orientační měřidlo napětí baterie.

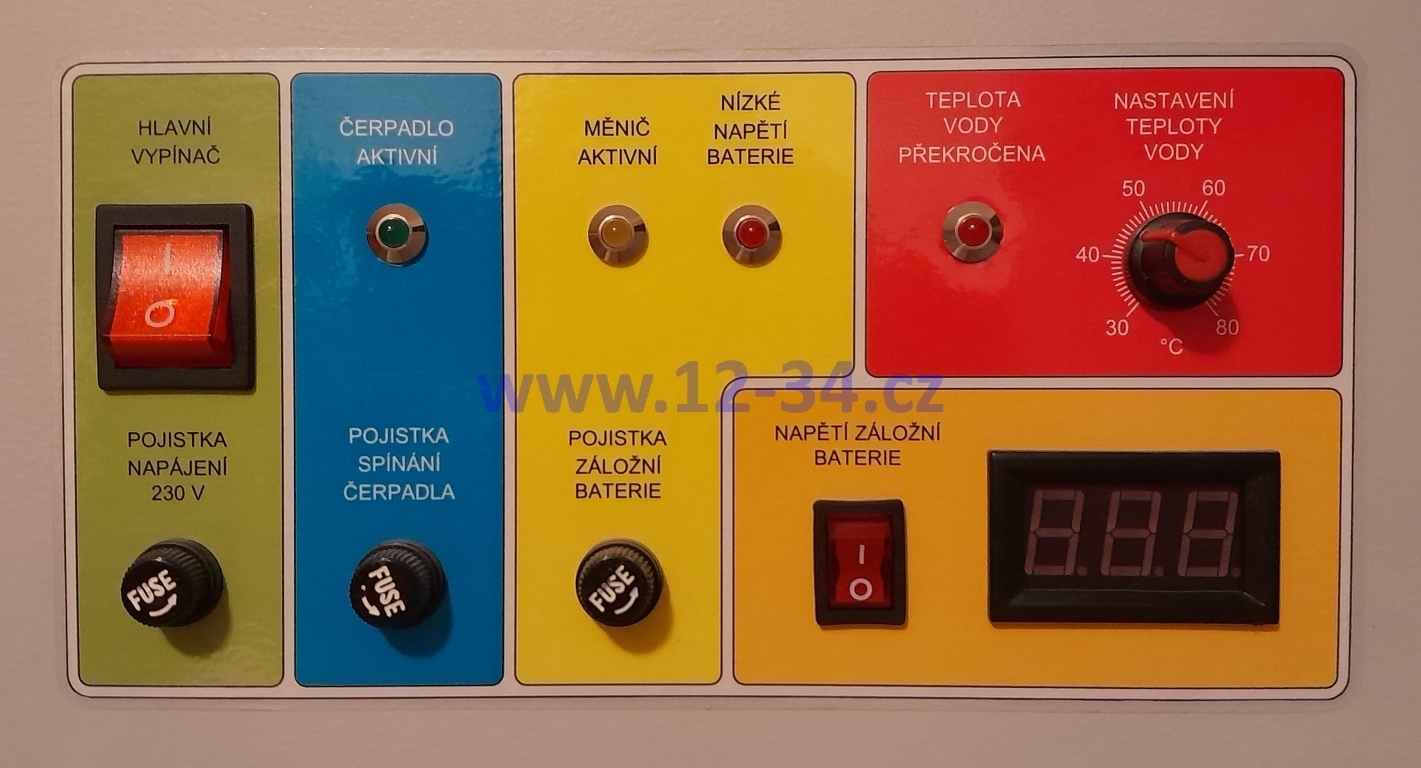

Obrázek 5 – Ovládací panel záložního zdroje
