Rozfázování spotřebičů 08.01.2023 12:34

Dům je napájen ostrovní sluneční elektrárnou, jejíž maximální trvalý výkon je 5 kW na každou fázi. Hlavní spotřebiče v domě jsou rozfázovány tak, aby mohly být používány s co nejmenším omezením a aby sluneční elektrárna pracovala při jejich napájení s co nejmenšími ztrátami.

Zapojení stringů sluneční elektrárny

První string solárního pole je připojen k měniči generujícímu fázi L1 a druhý je připojen k měniči generujícímu fázi L2. Výkon každého ze stringů je 2,7 kW ve špičce. Více o solárním poli je uvedeno v článku Sledovač slunce.

Úvahy

Je-li požadavkem co nejefektivnější využití sluneční elektrárny, pak je za ideálních slunečních podmínek vhodné, aby trvalý odběr domu nebyl větší než 5 kW a probíhal na fázích L1 a L2. Se zhoršujícími se slunečními podmínkami by měl být trvalý odběr domu omezen.

Nedostatek výkonu na straně solárního pole nebo zvýšení odběru nad 5 kW na straně domu vyrovnává a noční provoz zajišťuje baterie o kapacitě 40 kWh, avšak je potřeba počítat s jejím nabíjením. Za ideálních slunečních podmínek trvá nabití prázdné baterie asi 8 hodin. Nabíjí-li se baterie, je vhodné omezit trvalý odběr domu tak, aby se baterie stihla do večera nabít. Více o baterii je uvedeno v článku Strojovna.

Rozfázování hlavních spotřebičů

Uvedené úvahy vedly k rozfázování hlavních spotřebičů tak, jak je uvedeno v tabulce na obrázku 1. Používání hlavních spotřebičů je popsáno dále.

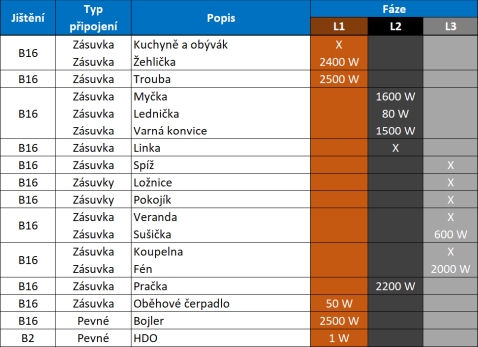

Obrázek 1 – Tabulka rozfázování spotřebičů

Používání hlavních spotřebičů během sezóny

Tabulka je umístěna na důležitých místech v domě a všichni vědí, že:

• Když se peče v troubě, tak se nežehlí, a naopak. Ohřev vody v bojleru má svůj vyhrazený čas počínaje polednem, kdy se nepeče ani nežehlí.
• Když se pere v pračce, nemyje se v myčce a naopak. Varná konvice se pouští kdykoliv.
• Sušička se příliš nepoužívá a než se pustí, musí být nabitá baterie. Fén se pouští na chvíli ráno.

Při dodržení těchto pravidel je možné kdykoliv používat vysavač s maximálním příkonem 1000 W. Vysavač není uveden v tabulce, protože může být připojen ke kterékoliv fázi. Pro vysavač platí podmínka:

• Při vysávání se nepouští varná konvice a naopak.

Používání hlavních spotřebičů na začátku a na konci sezóny

Pro začátek a konec sezóny platí vše, co bylo uvedeno výše, s tím, že je dodržováno pravidlo jediného velkého spotřebiče zapnutého v jeden čas a odběr domu je přizpůsoben stupni nabití baterie. Je pružně využíváno každého sluníčka, které je k dispozici.

Osvojení několika pravidel střídmého využívání energie ze sluneční elektrárny nepřekáží chodu domácnosti a umožňuje spolehlivý provoz sluneční elektrárny s velikou zásobou energie v nabité baterii.
