Dokumentů popisujících komunikační protokol měničů Axpert koluje po internetu mnoho. Žádný z těchto dokumentů ale neuvádí obsah důležité části komunikace, cyklického redundantního součtu, který musí být obsažen v každé zprávě.

Níže uvádím popis komunikace s měniči Axpert MKS III 5000 - 48 včetně obsahu cyklického redundantního součtu. Tuto komunikaci používám, jedná se o vyčítání hodnot a stavů. Příkazy umožňující změnu nastavení neuvádím, protože je nepoužívám.

Domnívám se, že uvedené příkazy budou fungovat nejenom s ostatními typy měničů Axpert, ale i s většinou jejich klonů.

Parametry komunikace

• Komunikační standard: RS-232, více ZDE
• Přenosová rychlost: 2400 bps
• Počet start bitů: 1
• Počet datových bitů: 8
• Počet stop bitů: 1
• Parita: žádná

Komunikační kabel

Typ konektoru na straně měniče je RJ45, samec, jeho zapojení je:

• 1 – TX
• 2 – RX
• 8 – GND

Typ konektoru na straně partnerského zařízení je D-Sub 9, samice, jeho zapojení je:

• 2 – TX
• 3 – RX
• 5 – GND

Zapojení komunikačního kabelu je na obrázku 1.

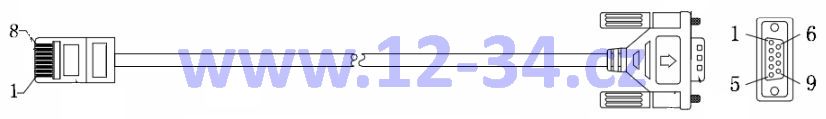

Obrázek 1 - Zapojení komunikačního kabelu

Formát dotazu partnerského zařízení

DOTAZ<CRC><CR>, kde:

DOTAZ je soubor znaků ze základní znakové sady ASCII, <CRC> je cyklický redundantní součet vypočítaný z obsahu DOTAZU (více ZDE) a <CR> je ukončovací znak dotazu, Carriage Return (více ZDE).

Formát odpovědi měniče

ODPOVĚĎ<CRC><CR>, kde:

ODPOVĚĎ je soubor znaků ze základní znakové sady ASCII, <CRC> je cyklický redundantní součet vypočítaný z obsahu ODPOVĚDI (více ZDE) a <CR> je ukončovací znak odpovědi, Carriage Return (více ZDE).

Seznam dotazů partnerského zařízení, jejich šestnáctkového kódování a možných odpovědí měniče

ID měniče
Dotaz: QID<CRC><CR>
Dotaz šestnáctkově: 51 49 44 D6 EA 0D
Odpověď: (82834505102345<CRC><CR>

Sériové číslo měniče
Dotaz: QSID<CRC><CR>
Dotaz šestnáctkově: 51 53 49 44 BB 05 0D
Odpověď: (1482834505102345005535<CRC><CR>

Verze firmwaru měniče
Dotaz: QVFW<CRC><CR>
Dotaz šestnáctkově: 51 56 46 57 62 99 0D
Odpověď: (VERFW:00082.20<CRC><CR>

Nastavení provozních parametrů měniče
Dotaz: QPIRI<CRC><CR>
Dotaz šestnáctkově: 51 50 49 52 49 F8 54 0D
Odpověď: (220.0 22.7 220.0 50.0 22.7 5000 5000 48.0 45.0 45.0 53.2 53.2 3 010 020 0 0 2 9 00 0 2 00.0 0 0 000<CRC><CR>

Povolení nebo zákaz funkcí měniče
Dotaz: QFLAG<CRC><CR>
Dotaz šestnáctkově: 51 46 4C 41 47 98 74 0D
Odpověď: (EDabjkuvxyz<CRC><CR>

Provozní hodnoty měniče, nejvíce používaný dotaz
Dotaz: QPIGS<CRC><CR>
Dotaz šestnáctkově: 51 50 49 47 53 B7 A9 0D
Odpověď: (000.0 00.0 000.0 00.0 0000 0000 000 372 49.90 000 099 0029 00.0 148.3 00.00 00000 00000010 00 00 00009 00<CRC><CR>

Provozní stav měniče
Dotaz: QMOD<CRC><CR>
Dotaz šestnáctkově: 51 4D 4F 44 49 C1 0D
Odpověď: (S<CRC><CR>

Alarmy měniče, druhý nejvíce používaný dotaz
Dotaz: QPIWS<CRC><CR>
Dotaz šestnáctkově: 51 50 49 57 53 B4 DA 0D
Odpověď: (000001000000000000000000000000000000<CRC><CR>

Hodnoty továrního nastavení měniče
Dotaz: QDI<CRC><CR>
Dotaz šestnáctkově: 51 44 49 71 1B 0D
Odpověď: (230.0 50.0 0030 42.0 54.0 56.4 46.0 60 0 0 2 0 0 0 0 0 1 1 0 0 1 0 54.0 0 1 000<CRC><CR>

Výpis možných nabíjecích proudů měniče
Dotaz: QMCHGCR<CRC><CR>
Dotaz šestnáctkově: 51 4D 43 48 47 43 52 D8 55 0D
Odpověď: (010 020 030 040 050 060 070 080 090 100<CRC><CR>

Výpis možných nabíjecích proudů měniče ze záložního zdroje
Dotaz: QMUCHGCR<CRC><CR>
Dotaz šestnáctkově: 51 4D 55 43 48 47 43 52 26 34 0D
Odpověď: (002 010 020 030 040 050 060 070 080 090 100<CRC><CR>

Režim provozu měniče (samostatný, paralelní, třífázový)
Dotaz : QOPM<CRC><CR>
Dotaz šestnáctkově: 51 4F 50 4D A5 C5 0D
Odpověď: (04<CRC><CR>

Přesný popis dotazů partnerského zařízení a odpovědí měniče je uveden v komunikačním protokolu ZDE.

Ladění komunikace

Nástroj k ladění komunikace Hercules SETUP lze stáhnout ZDE.

Vizualizace hodnot a stavů měničů

Pohledy na vizualizaci hodnot a stavů měničů jsou na obrázcích 2 až 5.

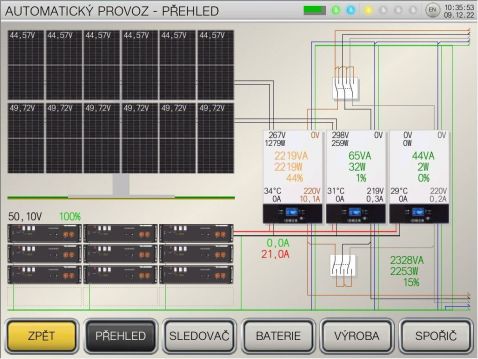

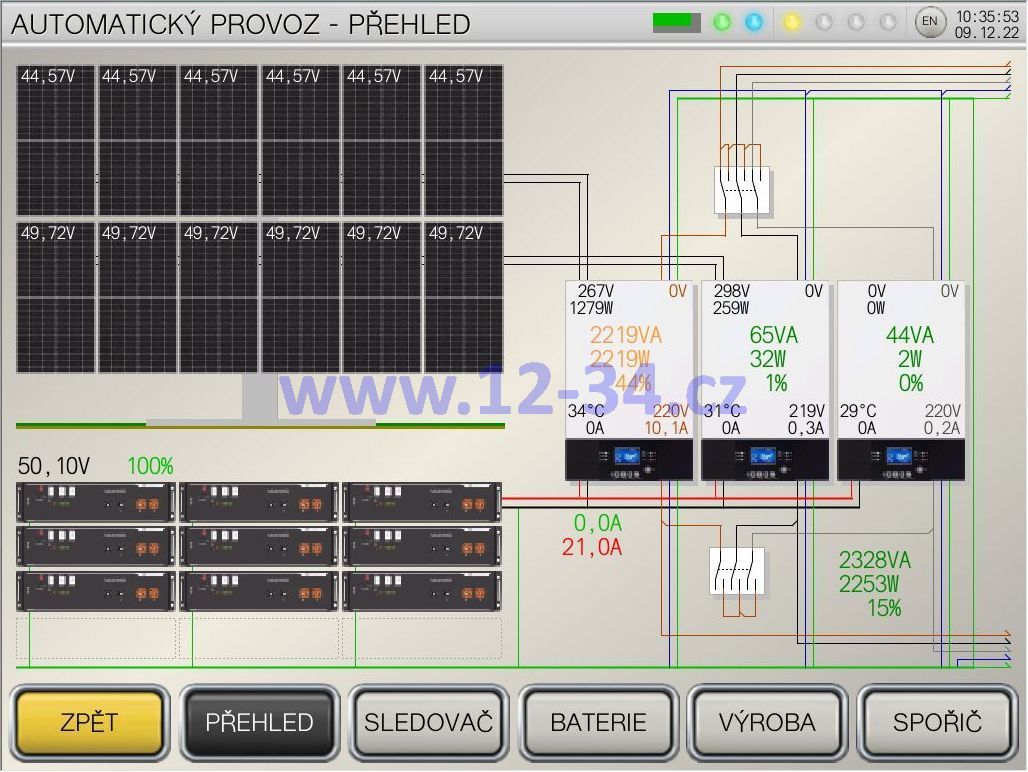

Obrázek 2 - Přehledová obrazovka

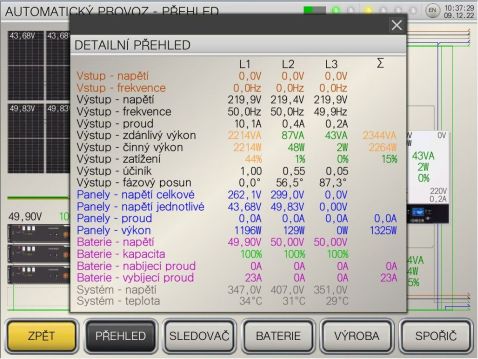

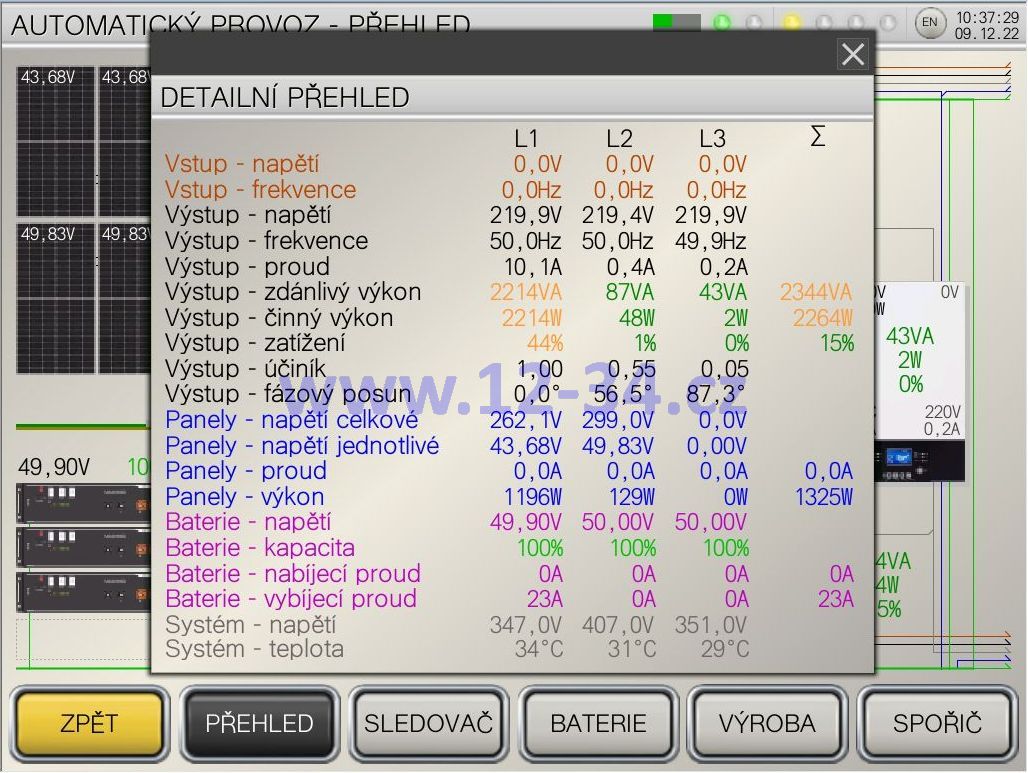

Obrázek 3 - Přehledová obrazovka s detaily

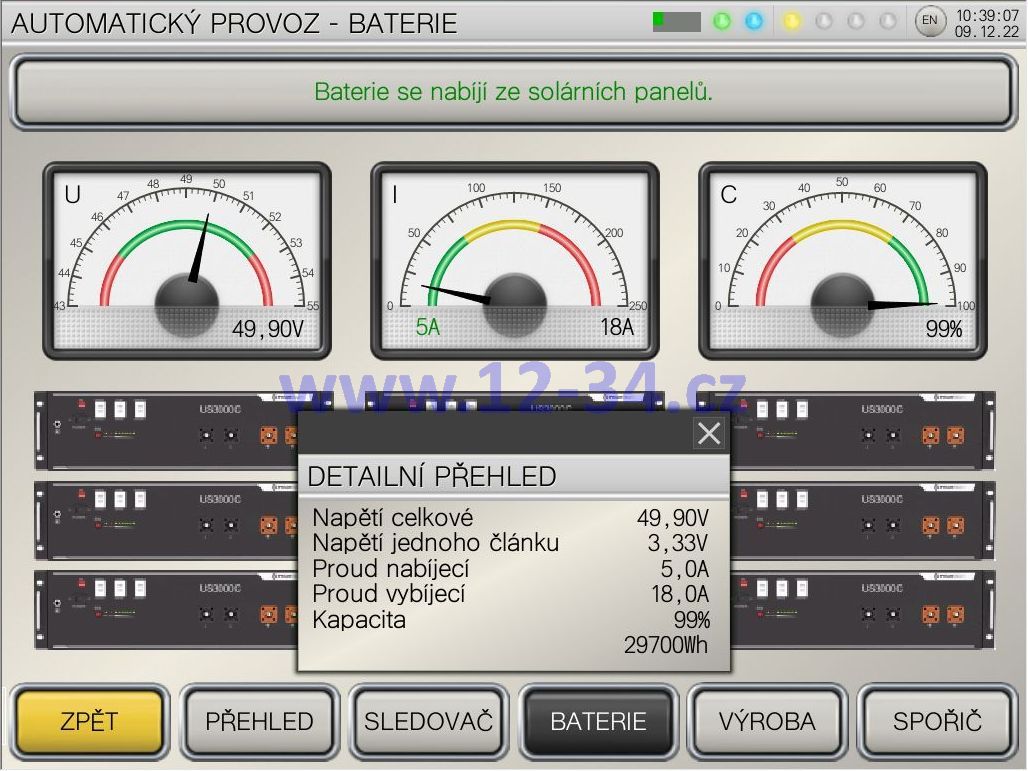

Obrázek 4 - Obrazovka baterie s detaily

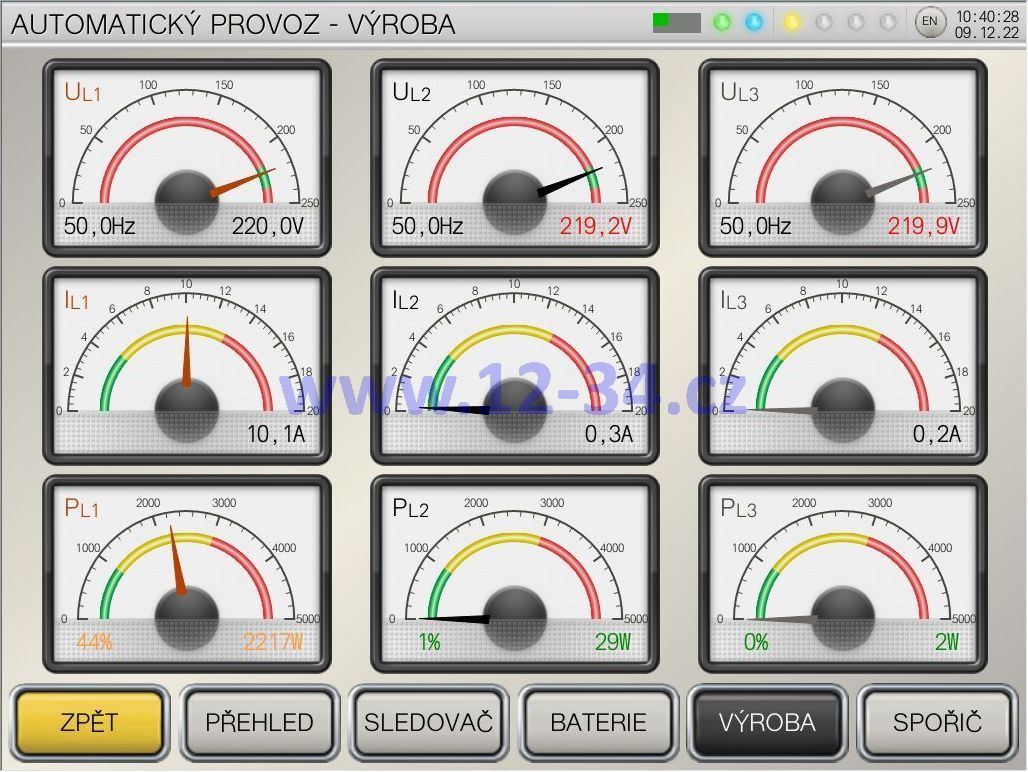

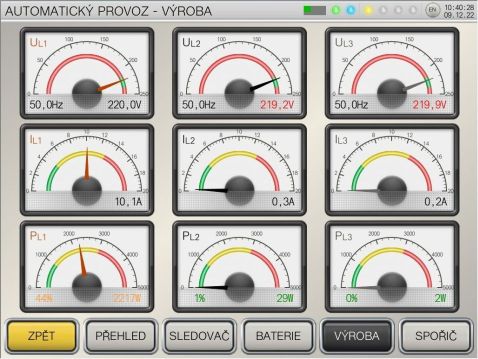

Obrázek 5 - Obrazovka okamžité spotřeby
