Sluneční elektrárna

Přepínání sítí 17.12.2022 12:34

Rozvaděč s přepínačem sítí, kterým se napájení domu přepíná mezi sítí sluneční elektrárny a sítí distribuční soustavy (dále jen DS), je zařazen hned za elektroměrovým rozvaděčem. Rozvaděč je vybaven automatickým odpojením DS v případě jejího výpadku.

Rozvaděč s přepínačem sítí

Zavřený rozvaděč s přepínačem sítí na dveřích je na obrázku 1 a výzbroj rozvaděče je na obrázku 2.

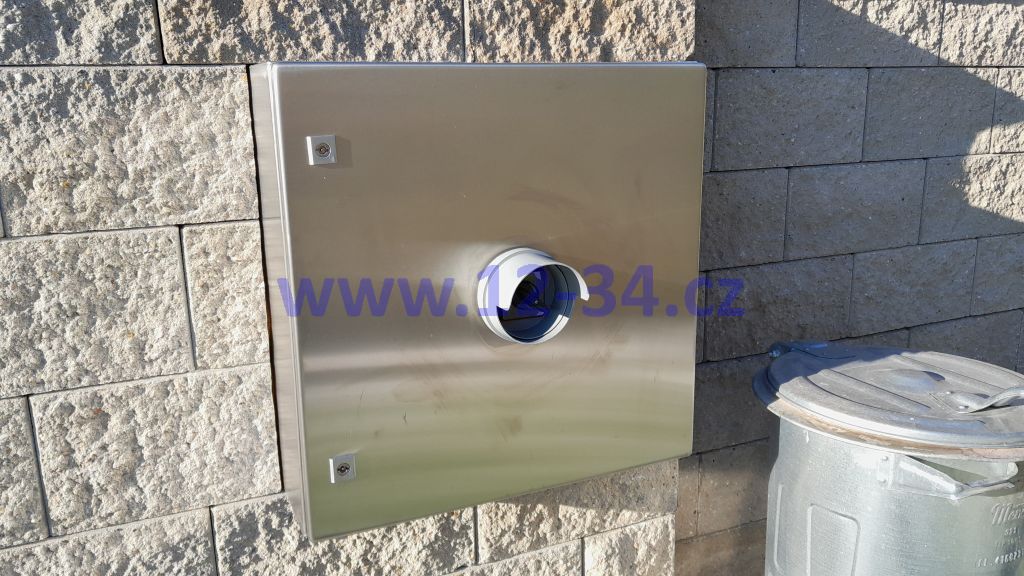

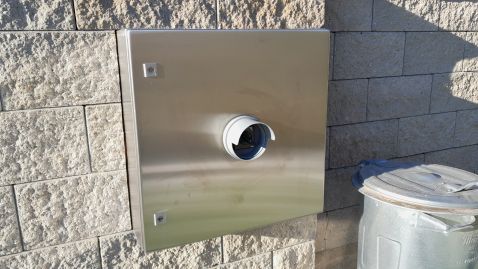

Obrázek 1 - Rozvaděč s přepínačem sítí

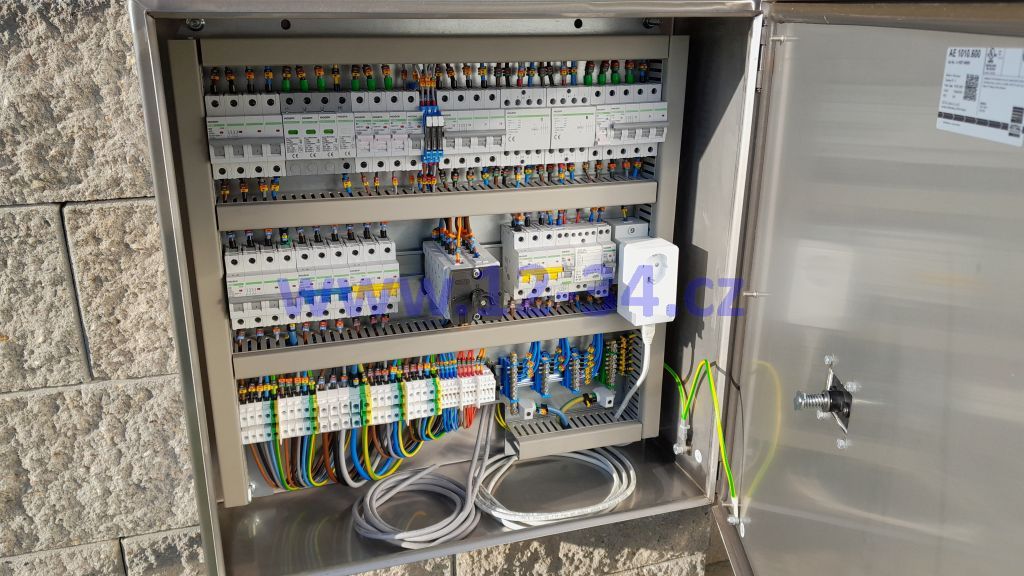

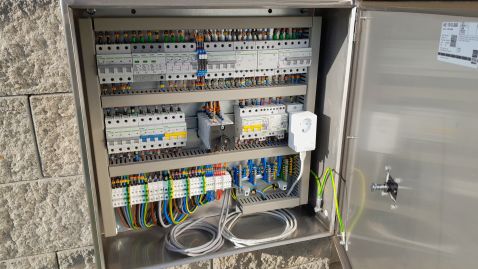

Obrázek 2 - Výzbroj rozvaděče s přepínačem sítí

Přepínač sítí

Přepínač sítí na obrázku 3 je šestipólový vačkový přepínač. Čtyři póly jsou použity na připínání pracovních vodičů napájení domu buď k pracovním vodičům výstupu sluneční elektrárny, anebo k pracovním vodičům přívodu z DS. Pátý pól přepíná napájení stykačů HDO a šestý pól slouží jako diagnostický kontakt zapojený do řídícího systému sluneční elektrárny.

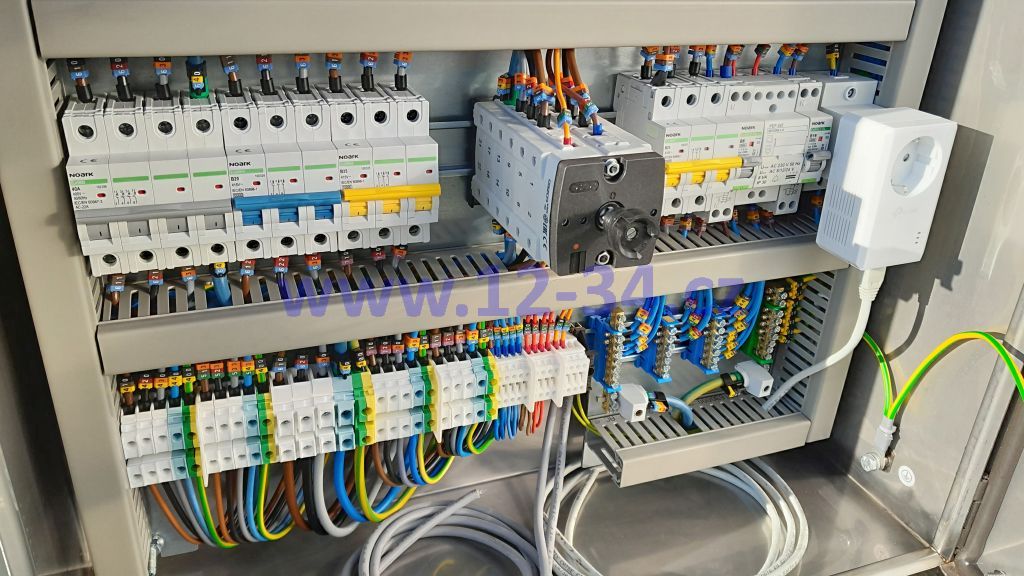

Obrázek 3 - Přepínač sítí

Automatický odpojovač DS

Na obrázku 4 je automatický odpojovač DS, který odpojí DS, když bude mít poruchu alespoň jedna její fáze. Automatický odpojovač DS je tvořen třemi vazebními členy s vlastním jištěním, vypínačem a dvěma stykači v sériovém zapojení, které spínají přívod z DS.

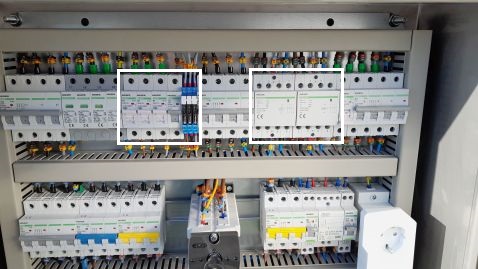

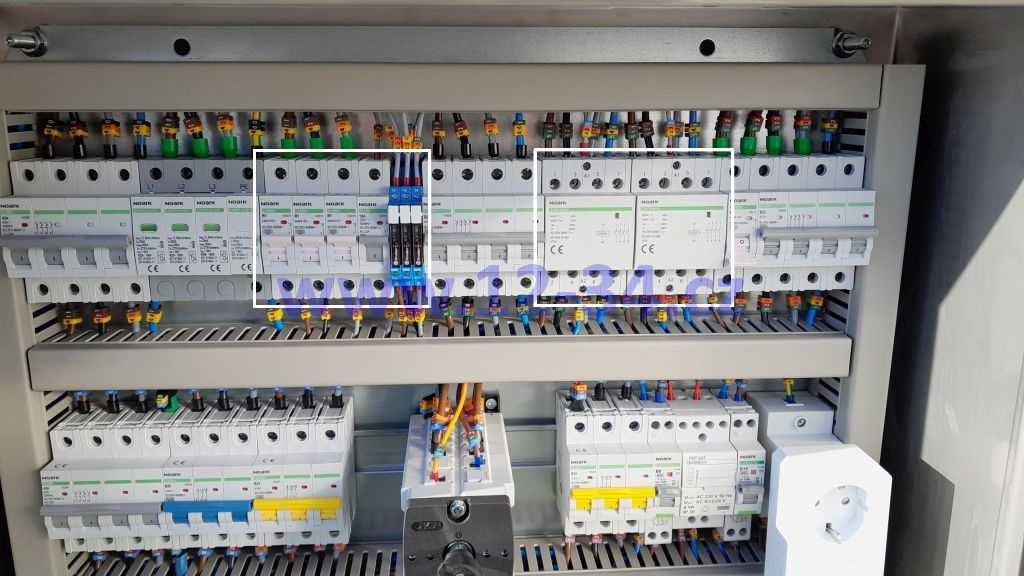

Obrázek 4 - Automatický odpojovač DS

Účelem automatického odpojovače DS je ochrana DS (zejména pracovníků, kteří provádí na odstavené DS úpravu nebo údržbu) před průnikem cizího napětí ze sítě sluneční elektrárny vlivem poruchy v rozvaděči s přepínačem sítí. Ačkoliv je tento rozvaděč zapojen tak, že obě sítě jsou oddělené a sdílí spolu pouze PE, teoreticky by mohlo dojít k jejich spojení například proražením přepínače sítí. V takovém případě by při fungující DS vypnul některý z jističů, ale při nefungující DS a bez automatického odpojovače DS by napětí ze sítě sluneční elektrárny proniklo do DS a mohlo by způsobit vážné škody.
