Sluneční elektrárna

Servisní panel 18.12.2022 12:34

Servisní panel je možné použít v terénu místo PC k ovládání a změně parametrů sluneční elektrárny. Napájecí a komunikační port pro servisní panel je na sledovači slunce a ve strojovně, v domě je nutné použít napájecí adaptér.

Servisní panel

Servisní panel na obrázku 1 je grafický dotykový terminál Mitsubishi GT2505 v konstrukční plastové krabici KP15, technické údaje grafického dotykového termínálu jsou uvedeny v technickém listu ZDE.

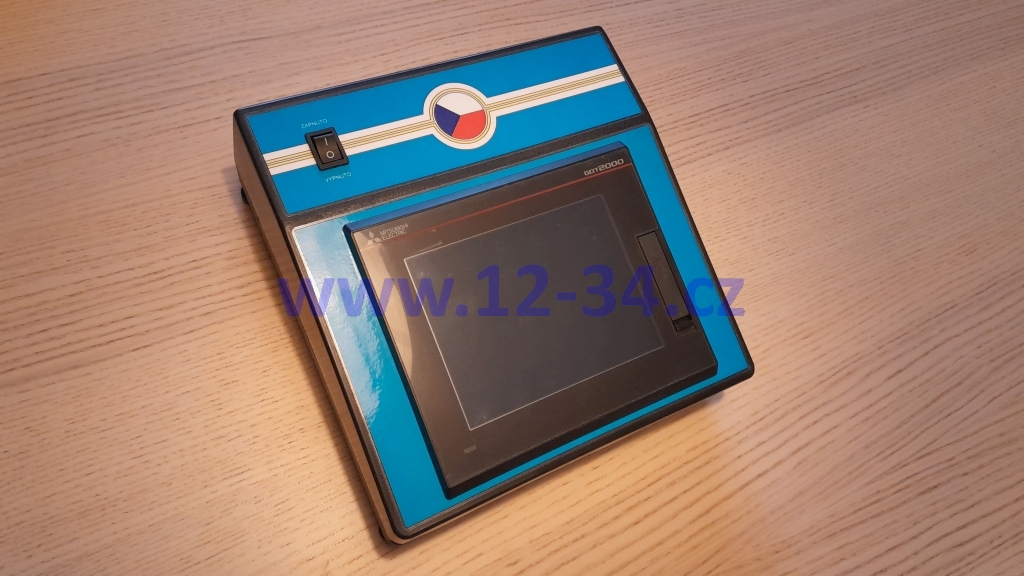

Obrázek 1 - Servisní panel

Komunikační rozhraní

Primární komunikační rozhraní servisního panelu je ethernet, dále je možné použít sériová rozhraní RS-232, RS-422 a RS-485. K servisnímu panelu lze připojit klávesnici a myš. Čelo servisního panelu s konektory je na obrázku 2.

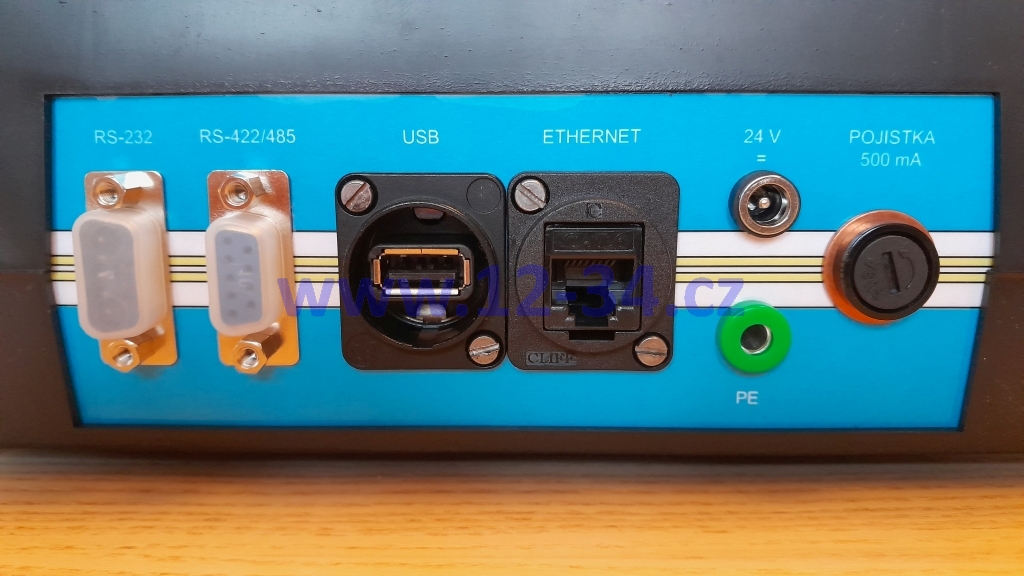

Obrázek 2 - Konektory servisního panelu

Napájení

Servisní panel je napájen stejnosměrným napětím 24 V, což je jedno ze systémových napětí sluneční elektrárny, a jeho spotřeba je necelých 5 W, takže použití servisního panelu nezatěžuje sluneční elektrárnu ani v době nedostatku energie. Na obrázku je 3 je zapnutý servisní panel při nastavování parametrů sledovače slunce.

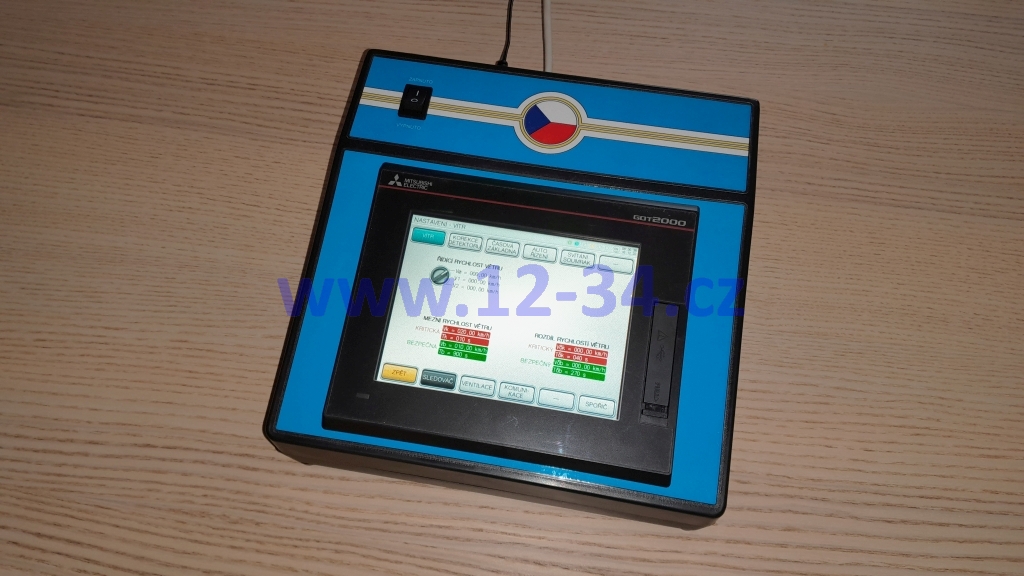

Obrázek 3 - Zapnutý servisní panel
