Sluneční elektrárna

Bateriový stojan 16.04.2023 12:34

Bateriové moduly se většinou montují do rackových skříní, to však provedení panelu strojovny a prostor, kde je panel strojovny umístěn, nedovolují. Proto byl vytvořen horizontální bateriový stojan, který svým uspořádáním vyplňuje volné místo pod panelem strojovny.

Nosný rám

Nosný rám bateriového stojanu byl svařen z profilů jekl 40x40x2 mm a 40x20x2 mm. K vyrovnání nerovností podlahy slouží 10 stavitelných nohou se závitem M10. Pouzdra z trubky 36x2 mm určují pozici bateriových ráměčků. Na obrázku 1 je 2D model celého stojanu včetně bateriových modulů a na obrázku 2 je hotový nosný rám.

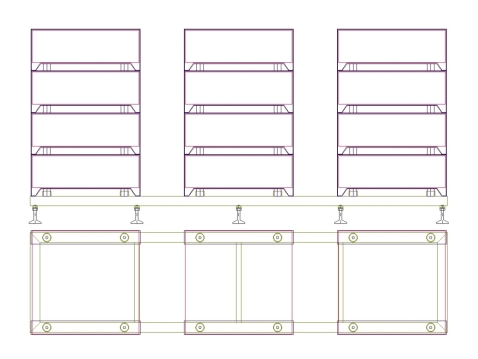

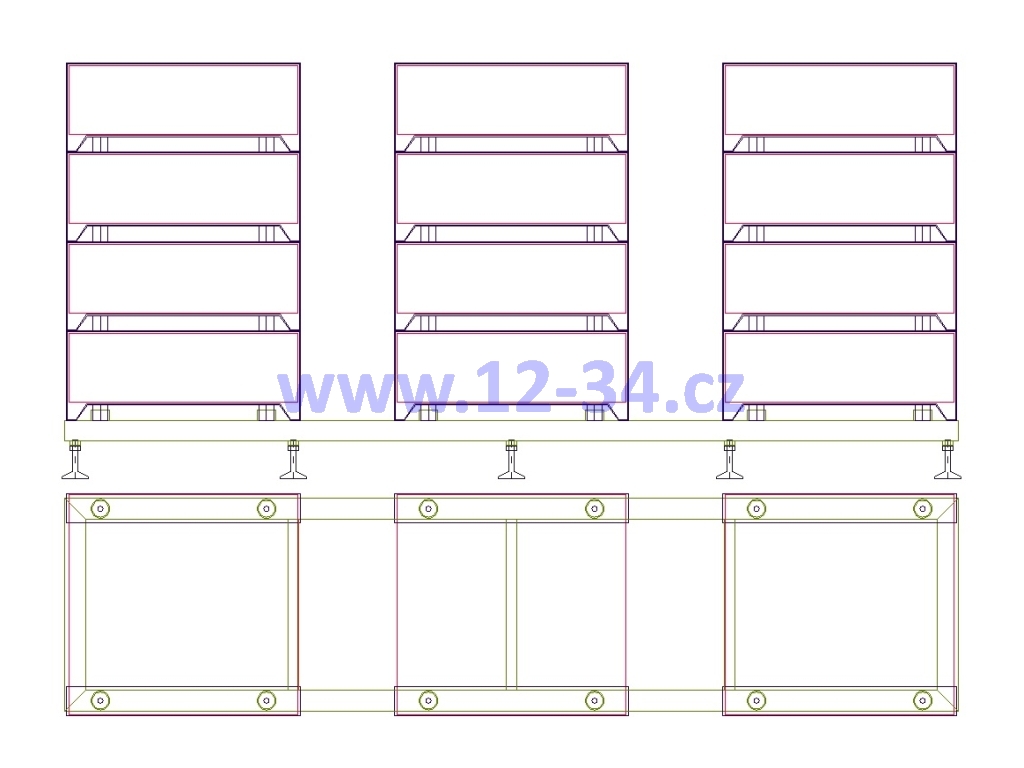

Obrázek 1 - 2D model bateriového stojanu

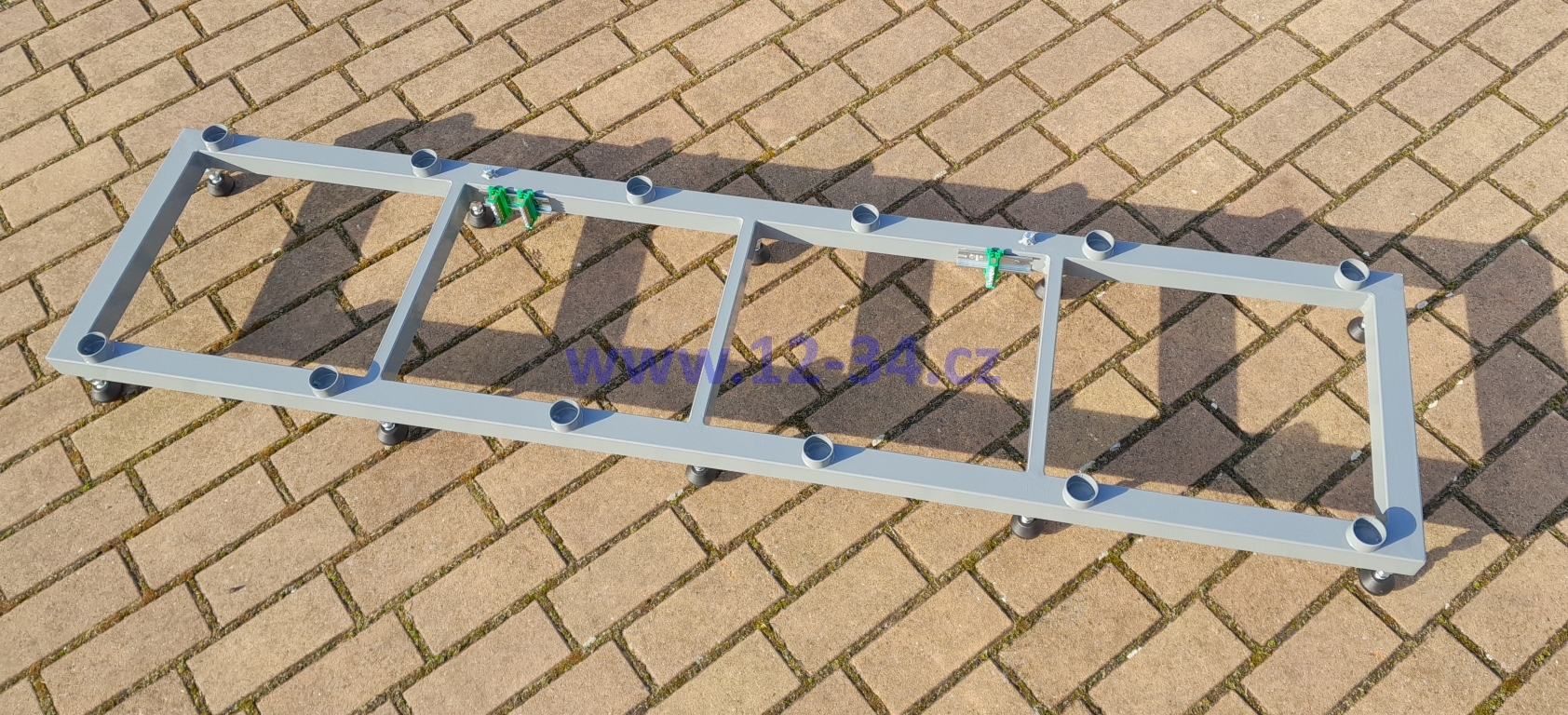

Obrázek 2 - Nosný rám

Bateriové rámečky

Byly použity originální bateriové rámečky Pylontech. Na obrázku 3 jsou samotné bateriové rámečky a na obrázku 4 je hotový bateriový stojan s bateriovými moduly v rámečcích na nosném rámu.

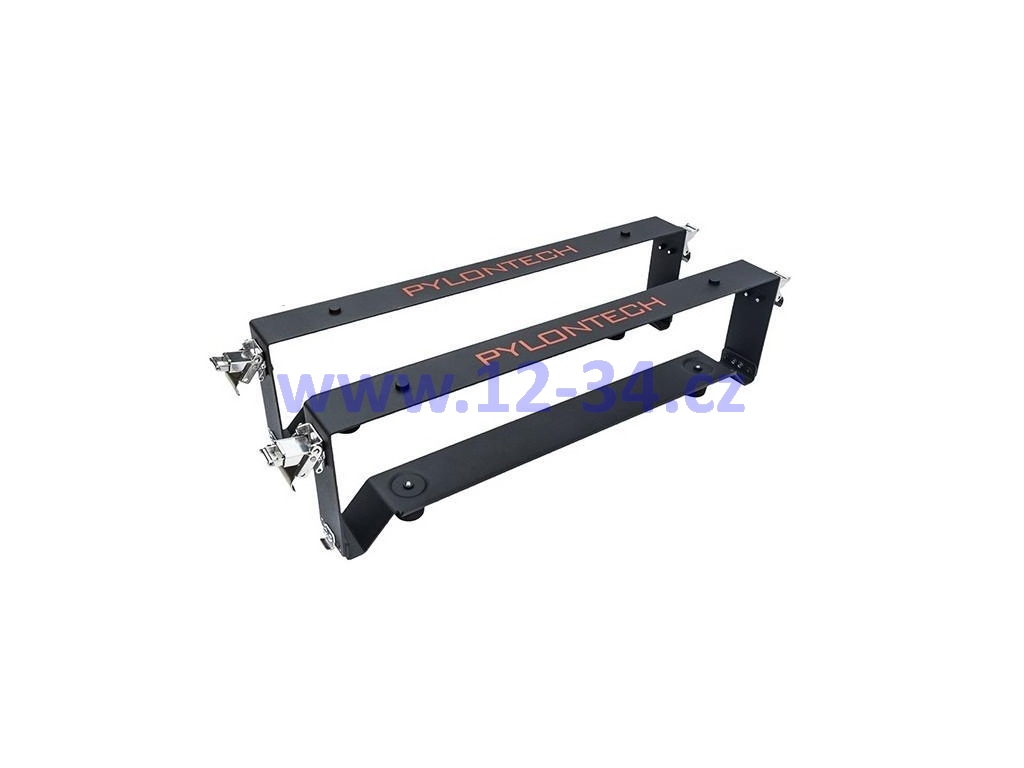

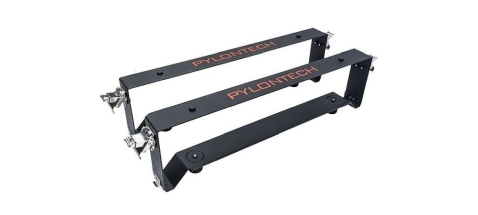

Obrázek 3 - Bateriové rámečky

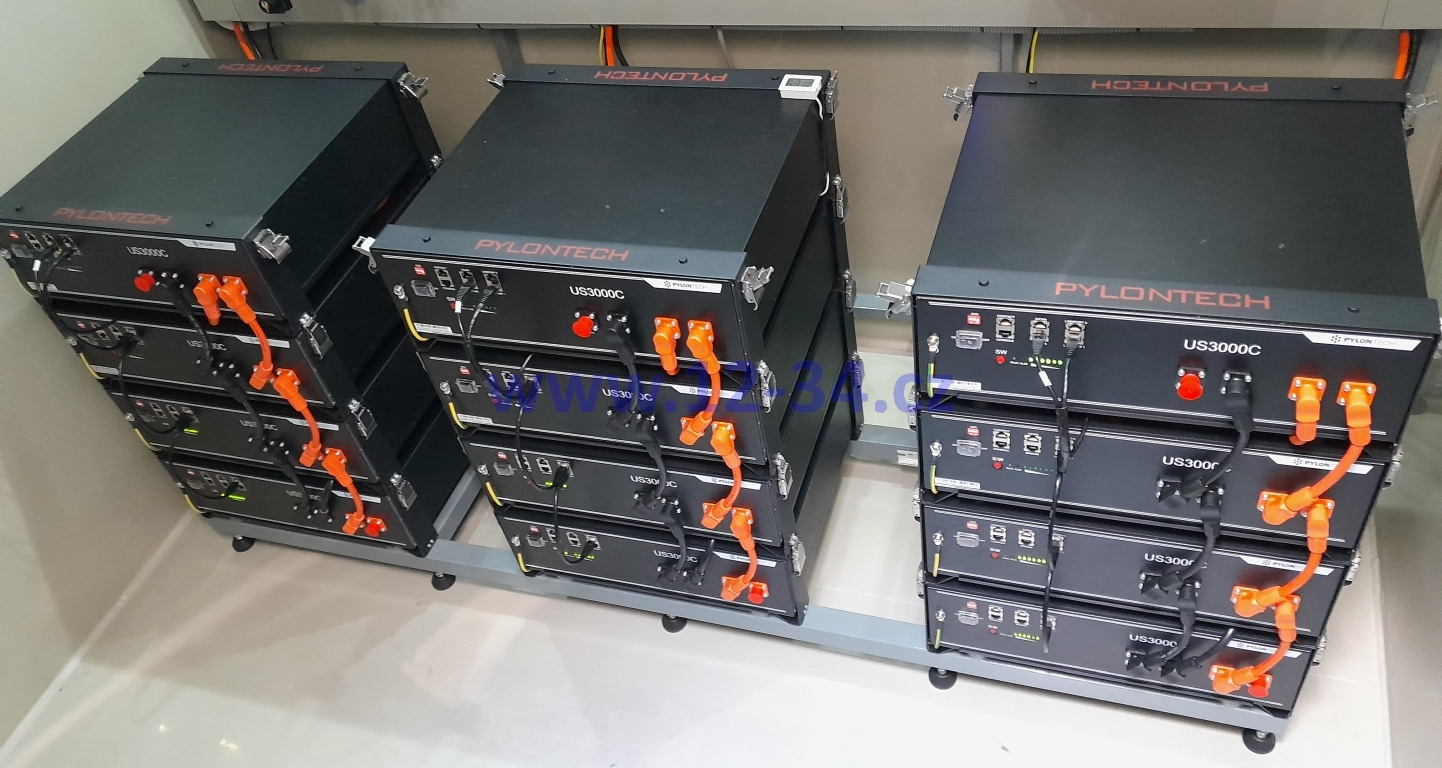

Obrázek 4 - Bateriové moduly s rámečky na nosném rámu

Elektrické zapojení

Bateriové moduly jsou vyskládány do tří skupin, každá skupina obsahuje čtyři bateriové moduly. Více o bateriových modulech je uvedeno v článku Strojovna. Zapojení a nastavení každé skupiny je stejné:

• Skupina je připojena samostatnými silovými vodiči ke společné silové sběrnici.
• Horní bateriový modul je nastaven jako master a zbylé tři bateriové moduly jsou nastaveny jako slave.
• Bateriový modul master zajišťuje komunikaci mezi skupinou a příslušným měničem.

Pohled na skupinu bateriových modulů je na obrázku 5.

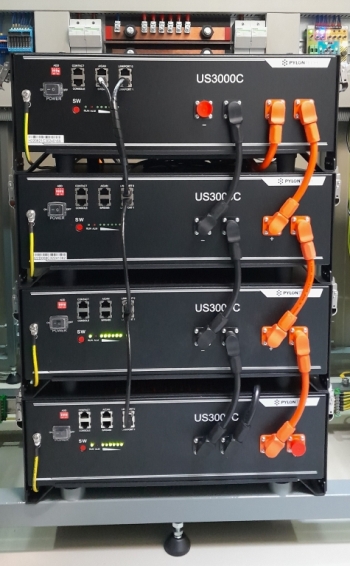

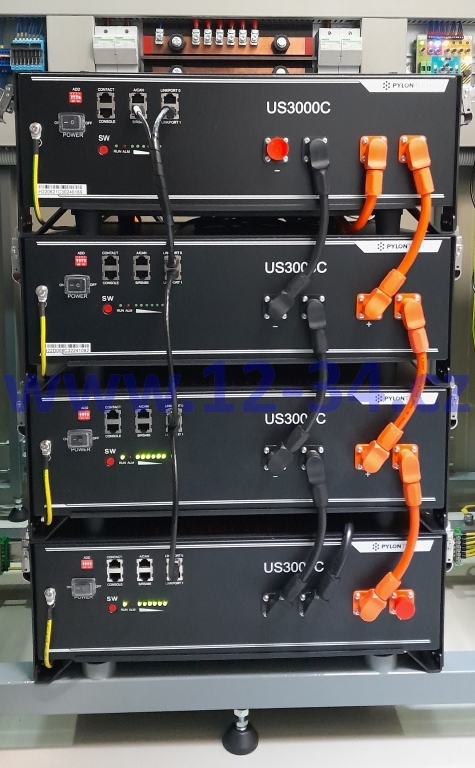

Obrázek 5 - Skupina bateriových modulů

Silová sběrnice

Každá skupina bateriových modulů je připojena k silové sběrnici na obrázku 6 samostatnými silovými vodiči. Silové vodiče s kladným potenciálem jsou k silové sběrnici připojeny přes 100 A pojistku, silové vodiče se záporným potenciálem jsou k silové sběrnici připojeny přímo. Více o silové sběrnici je uvedeno v článku Strojovna.

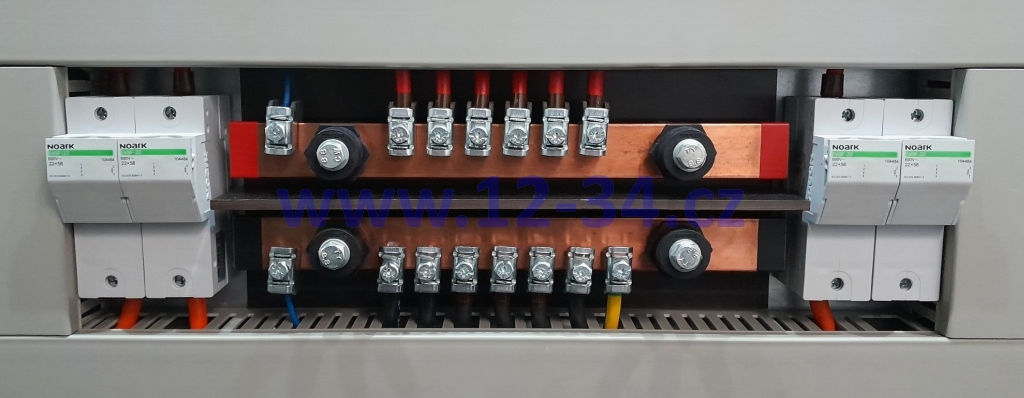

Obrázek 6 - Silová sběrnice
